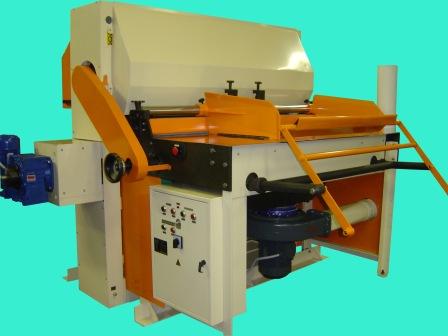

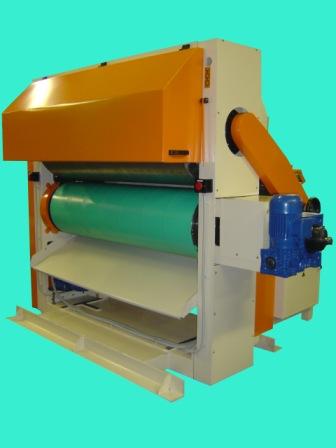

    Станок высекательный ротационный СВР-3








    Станок предназначен для высечки заготовок любого типа из 3-, 5-слойного гофрокартона и микрогофрокартона. Это могут быть четырехклапанные ящики, самоскладные, лотки, поддоны и т.д. Большой формат пропускаемых листов позволяет одновременно высекать до 8 коробок.

    Кинематическая схема станка выполнена с помощью косозубых зубчатых колес. Нижний бандажный вал имеет семь быстросменных полиуретановых бандажей фирмы «POLICART». Верхний барабан имеет 660 резьбовых отверстий М6 размещенных по координатной сетке с шагом 65 мм для крепления высечной формы. Тянущие резиновые валы имеют прорези для исключения влияния разнотолщинности гофрокартона на точность высечки.

    Станок имеет максимально простые и удобные регулировки. Регулировка глубины врезания ножей происходит за счет поворота эксцентриковых корпусов. Механизм регулировки тянущих резиновых валов имеет безлюфтовую кинематическую схему настройки на толщину листа. Бандажный вал имеет автоматическое боковое перемещение (осевое) на 30 мм с шагом 0,1-0.2 мм на один оборот для исключения попадания радиальных ножей в одно и то же место бандажного вала при высечке.

    Кроме этого в конструкции станка заложено постоянное смещение линии врезания поперечных ножей (радиальное) на 6 мм за один оборот бандажного вала.

    Данные технические решения существенно продлевают срок эксплуатации бандажей и повышают качество высечки.


    Механизм автоматического перемещения вала


    Вал с боковым смещением


    Вал без бокового смещения

    (На фото показан износ бандажей через 6 месяцев работы)




    Автоматическая система подачи листов производится ваккумными роликами, что позволяет без брака пропускать листы даже с большой степенью корабления.







    Технические характеристики:



    Наименование параметра


    Значение


    Размеры заготовки, мм

    ширина

    длина



    280..1470

    800..2070

    Размеры поля штанцевания, мм

    ширина

    длина



    до 1450

    до 2050

    Максимальная производительность, листов/мин

    58
    Толщина заготовки, мм

    1,8..7,0
    Точность начала штанцевания, мм

    ±3 (зависит от качества картона)
    Поперечное перемещение бандажного вала, мм

    30
    Потребляемая мощность, кВт, не более

    8,75

    Масса станка, кг

    4000

    Обслуживающий персонал, чел.

    1

    Габариты, мм

    длина

    ширина

    высота



    3200

    2600

    1900



    Схема расположения основных деталей и подшипников СВР-3:





    Спецификация к схеме расположения основных деталей и подшипников станка СВР-3:

    Поз.

    Наименование

    Обозначение

    Количество

    Примечание

    1

    Барабан формный



    1



    2

    Вал бандажный



    1



    3

    Колесо зубчатое z132



    1



    4

    Корпус



    2



    5

    Ключ



    2



    6

    Шестерня z48



    1



    7

    Рычаг



    1



    8

    Вал-шестерня z20



    1



    9

    Шестерня z32

    1



    10

    Втулка подшипника



    1



    11

    Колесо зубчатое z130



    1



    12

    Колесо зубчатое

    z64



    1



    13

    Шестерня z33



    1



    14

    Шкив в сборе t9,525



    2



    15

    Шкив в сборе z21, t9,525



    2

    ГРМ ВАЗ

    16

    Вал подающий нижний



    1



    17

    Вал подающий верхний



    1



    18

    Шестерня z40



    3



    19

    Шестерня z40



    2



    20

    Кулачок



    2



    21

    Кулачок



    2



    23

    Шестерня z33



    2



    24

    Шестерня z36



    2



    25

    Шкив в сборе z40



    1



    26

    Гайка Тр34х 6



    1



    27

    Винт Тр34 х 6



    1



    28

    Шпонка предохранительная



    1



    29

    Шкив в сборе z40



    1



    30

    Лента фрикционная



    33

















    Подшипники





    31



    6-180205 ГОСТ 8882-75

    16



    32



    6-180204 ГОСТ 8882-75

    4



    33



    8107Н ГОСТ 7872-89

    2

    упорный

    34



    30205К ГОСТ 831-75

    2

    рад.упорный

    35



    6-60309 ГОСТ 7242-81

    2



    36



    6-3514 ГОСТ 5721-75

    2



    37



    NU 2314EC "SKF"

    2

















    Ремни





    38

    Ремень клиновой

    В(Б)-2240-IV

    ГОСТ 1284.1-89

    3



    39

    Ремень зубчатый

    t 9,525 z111 зубьев

    2

    ВАЗ 21083

    40

    Ремень зубчатый



    1
